楽しい工作 > プロペラレーサー(童友社)の作り方
★★レベル2 小学生高学年以上

  楽しい工作 プロペラレーサー(童友社)の作り方

by口博通 Hiromichi Taguchi



 今月の楽しい工作は 童友社から発売されている科学と実験ロボタイムシリーズからプロペラレーサー を作ってみましょう。モーターでプロペラが回転して、風の力でぐんぐん走ります。



 部品はごく少なく せっちゃくざいを使わず、小型のプラスドライバーだけで完成します。簡単な工作キットです。(本体2,000円+ぜい)
お近くの プラモデル店、デパート、アマゾンつうはん、どうゆうしゃオンラインショップ、などで買うことができます。
 君も ぜひトライして作ってみよう。

これが大切!

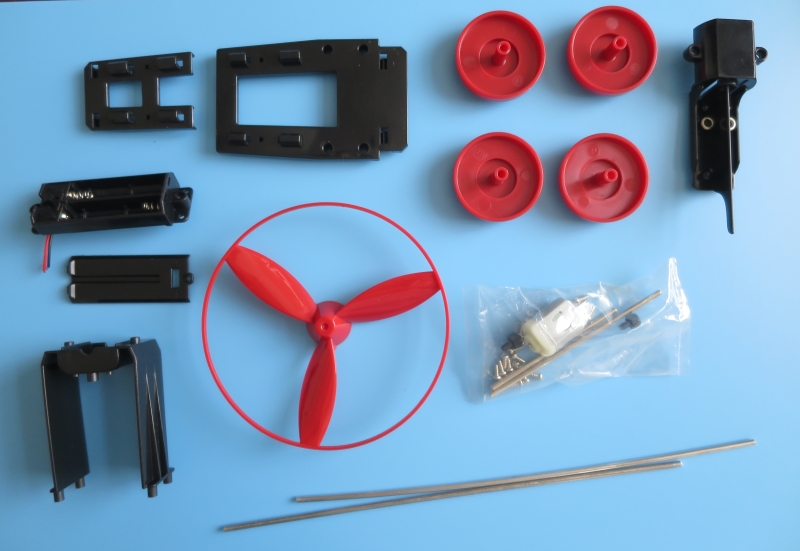

箱を開けたら、まず部品が全部あるかどうかを確認しよう



 せつめい書に部品ひょうがあるので、最初にその部品ひょうを見て部品が全部あるかを必ず確認しましょう。

万一、不良や不足部品があれば、童友社のサービス係に電話しましょう。きっと親切に対応してくれるはずです。


組み立てる前に用意する物

 小型のプラスドライバーとアルカリ単4乾電池2本を用意します。
これ以外にはカッティングマット(A4サイズ)を用意しておけば机をキズつけることがありません。
いずれも プラモデル店だけでなく、100均店(ダイソーやセリア)でも売っています。
また、100均店に行ったら、A7大きさのチャック式ポリ袋も買ってきましょう。チャック式ポリ袋にランナーから切り取った小さい部品を入れるような習慣にすると、部品を無くす心配がありません。おすすめです。

作り方

まず、組み立てせつめい書をゆっくりと読んでみましょう。


それでは いよいよ組み立てて行きましょう。

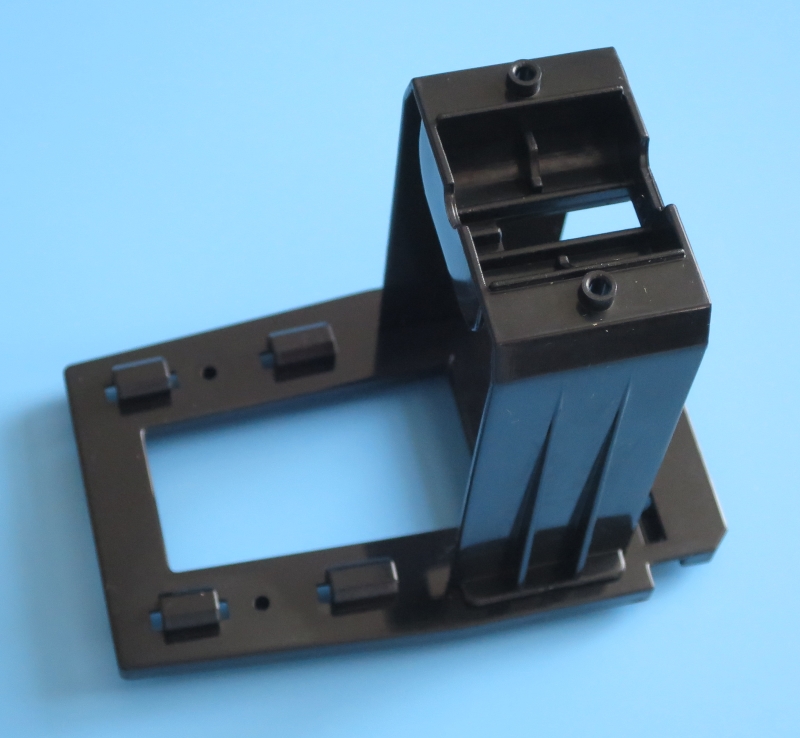

① モーターサポートをフレームにさしこみます。
モーターを取り付け部分の切り込みが小さい方を前
にします。

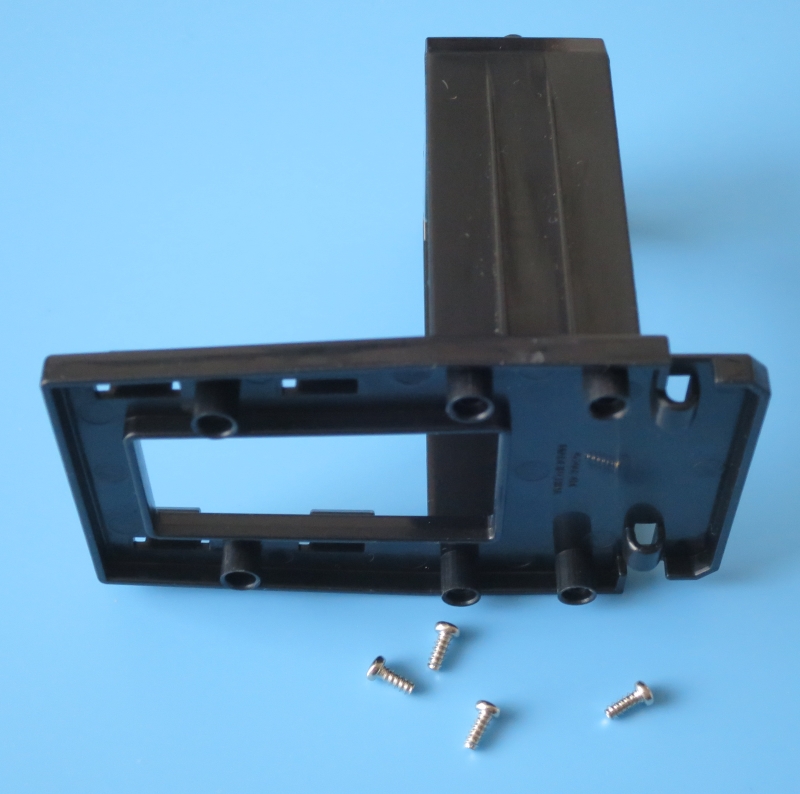

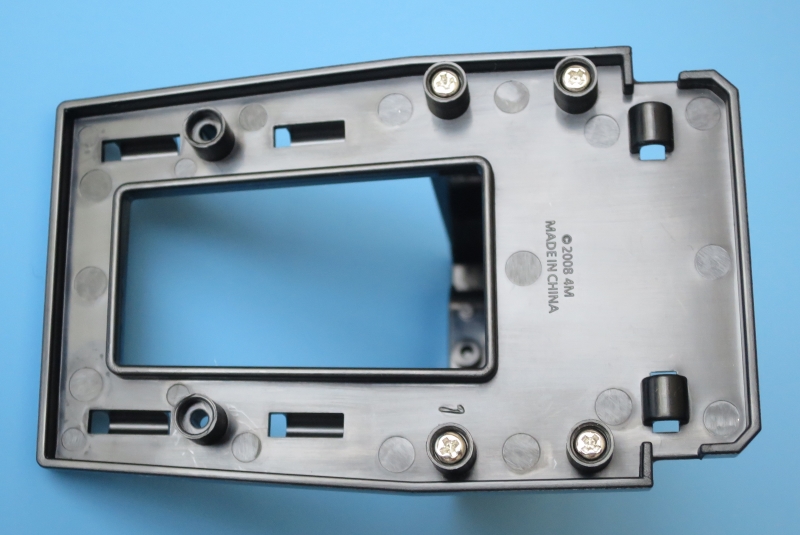

フレームの下から4本のネジでモーターサポートを固定します。

4本のネジをドライバーで固定する時の「コツ」は、まず対角の2本のネジを固定します。
残りの2本を固定します。こうすると、バランスよく上手に固定できます。覚えておくといいよ。

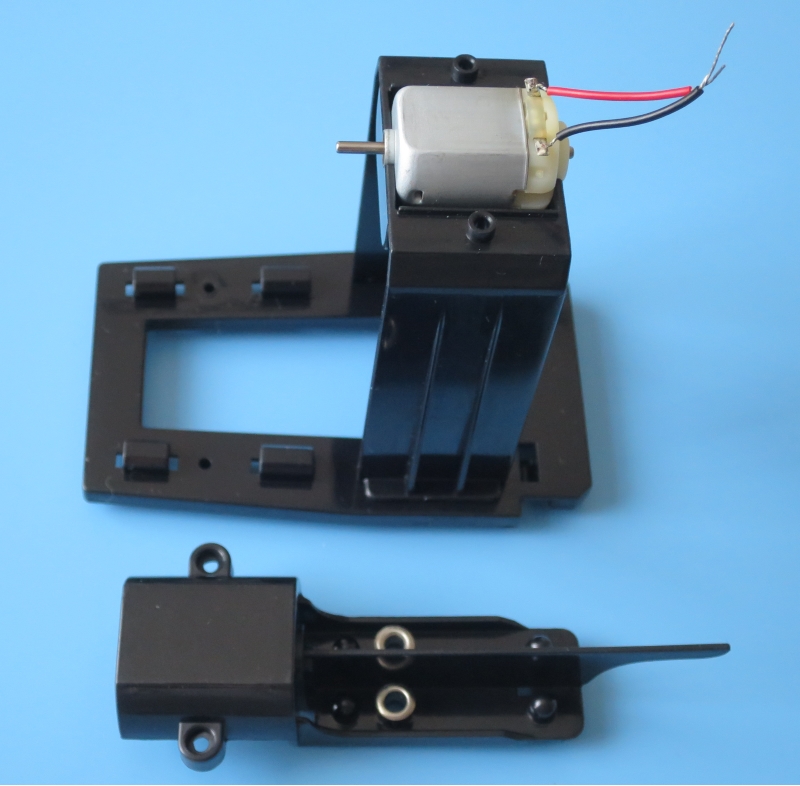

② モーターを銅線を上にしておきます。

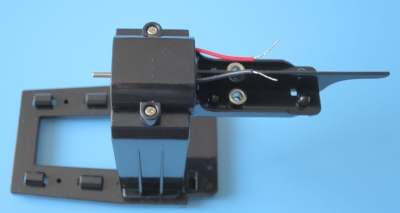

③モーターの銅線をモーターカバーのスリットに通し、モーターカバーを2本のネジで固定します。

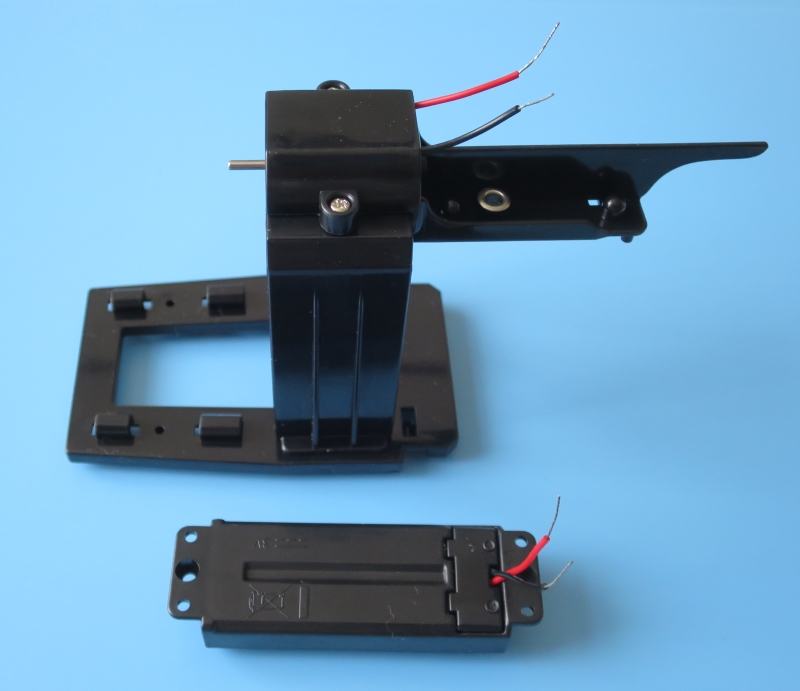

④電池ケースを取り付けましょう。
下からネジで電池ケースを固定します。

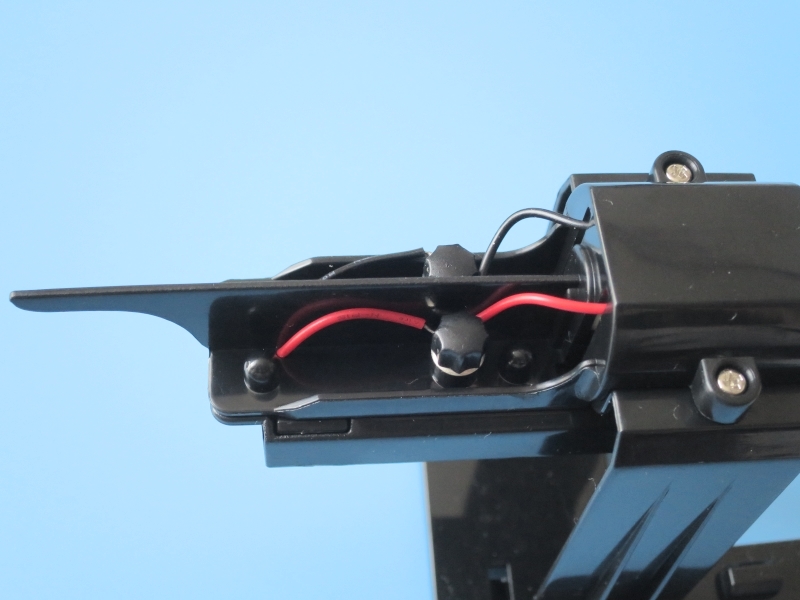

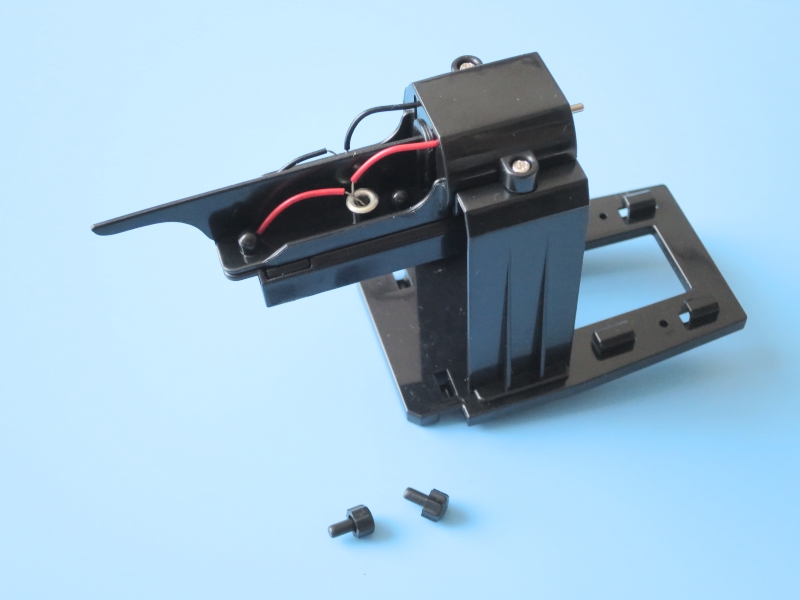

⑤モーターと電池ケースの同じ色の銅線の先を金属の端子穴の中に入れます。
黒色のプラスチック端子キャップをしっかりと押し込んで固定します。
これで、モーターと電池が接続されました。

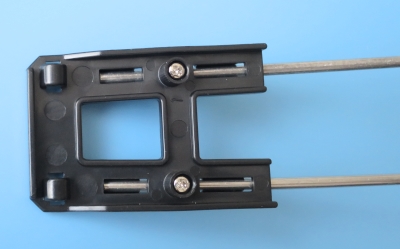

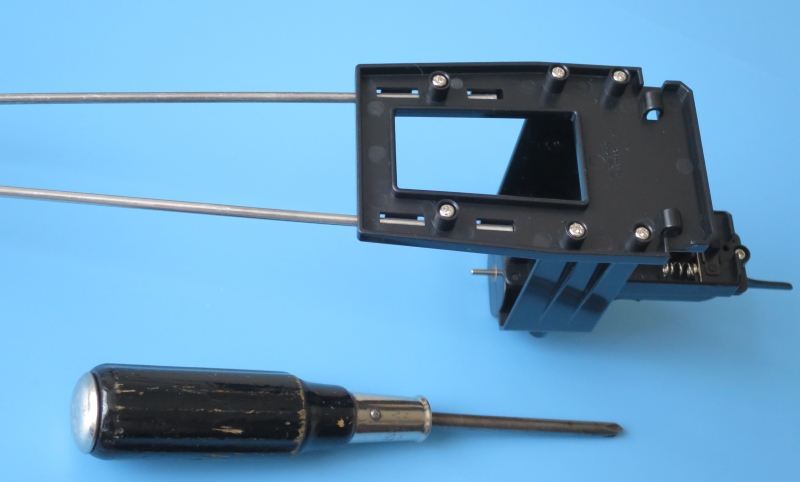

⑥2本の長い方のフレームシャフト(針金)をフレームの下に差し込み、2本のネジで固定します。 ⑦長いフレームシャフトの先端に前フレームを差し込み、下から2本のネジで固定します。

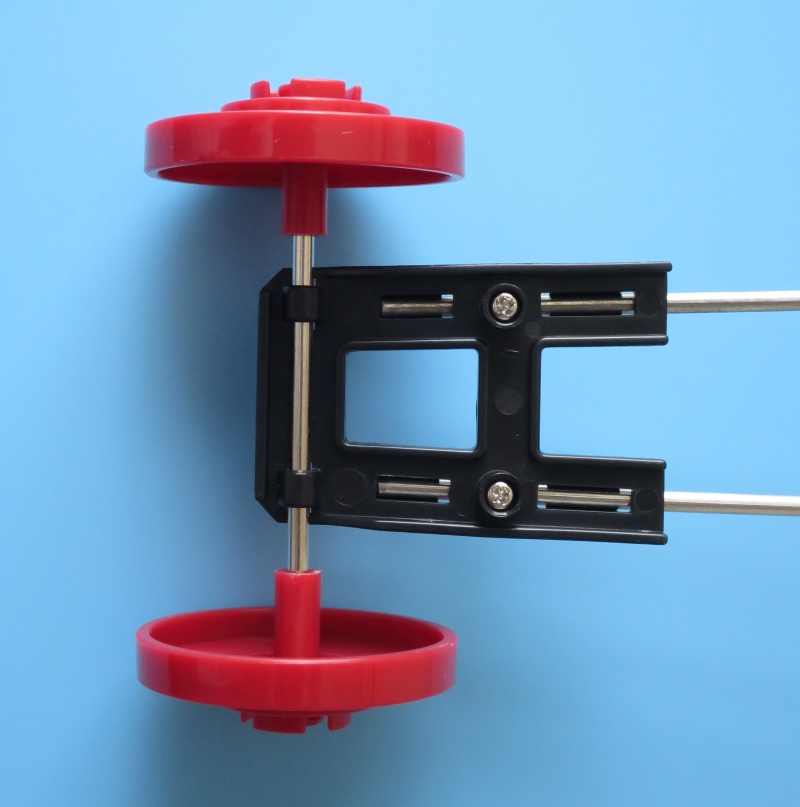

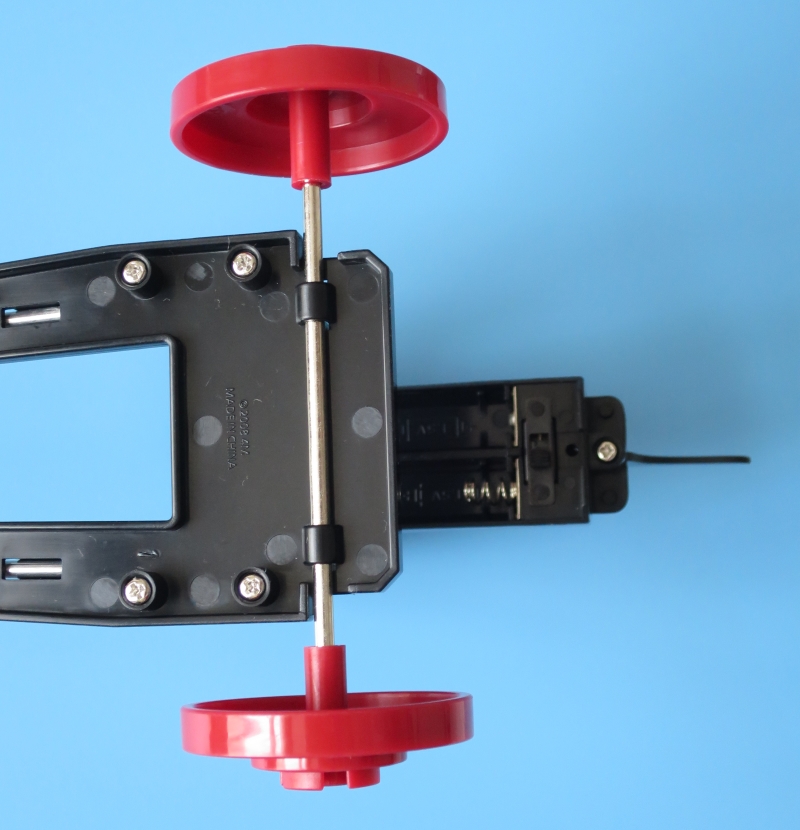

⑧後輪を取り付けます。後輪には中くらいの長さのシャフトを使います。くるくると回るか確認しましょう。 前輪をとりつけます。前輪には一番短いシャフトを使います。くるくると回るか確認しましょう。

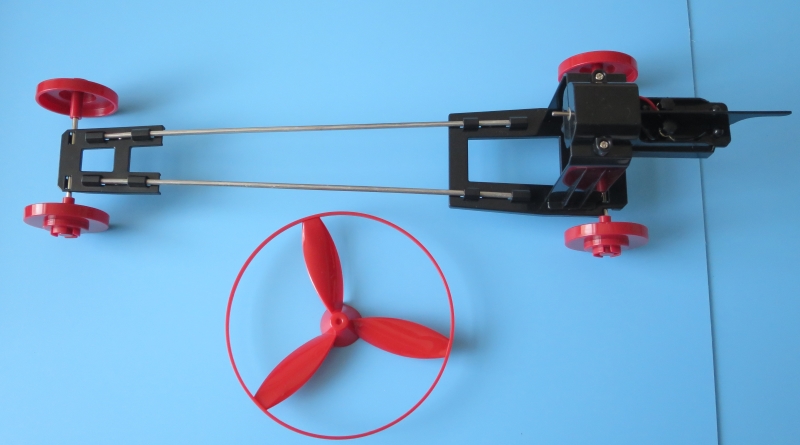

⑨プロペラをとりつけましょう。
プロペラをモーターの軸に押し込んで下さい。

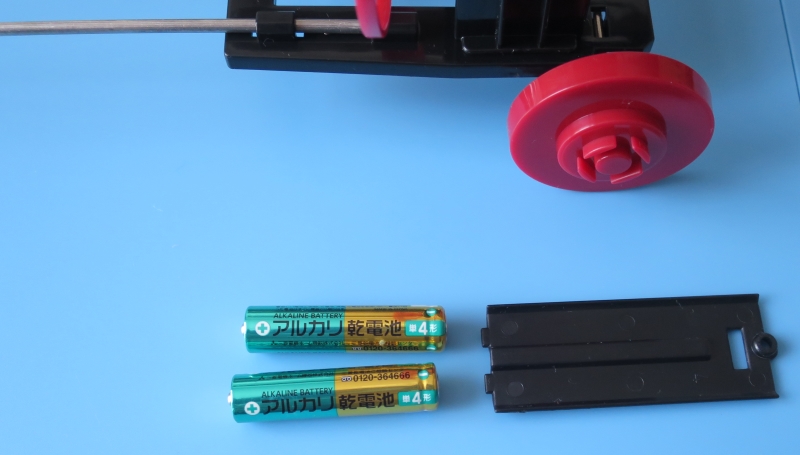

⑩単4乾電池2本と電池ケースのフタを用意します。

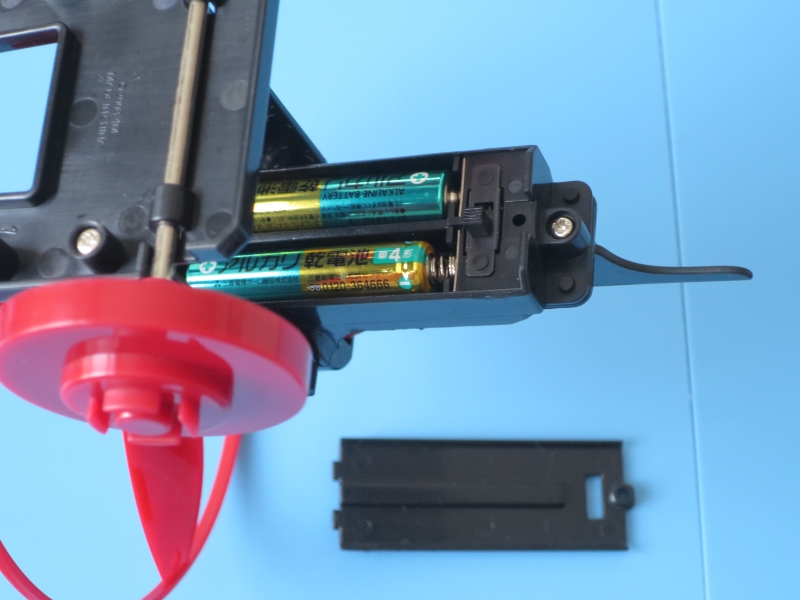

2本の単4電池を電池ケースに入れます。電池ケースのバネのついている方に単4電池のマイナス側を入れます。きちんと入っているか確認してから、フタをしましょう。

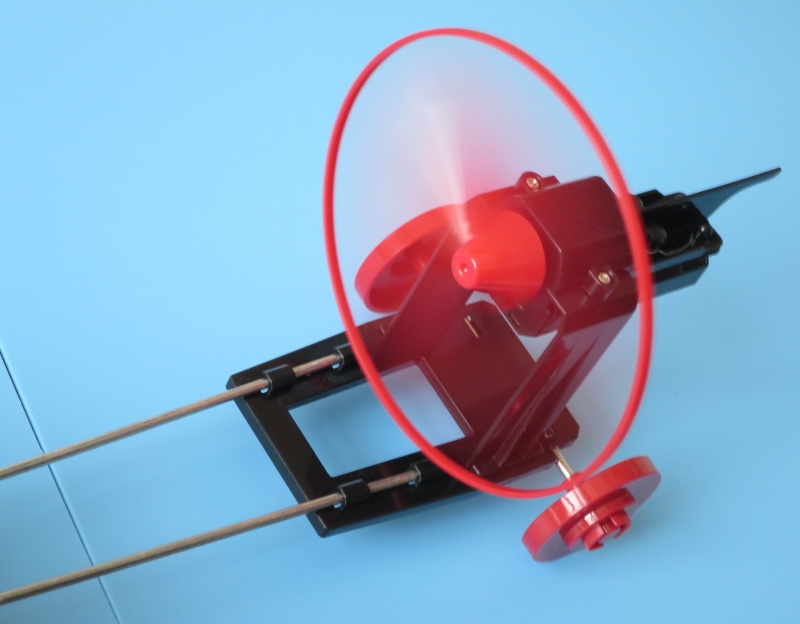

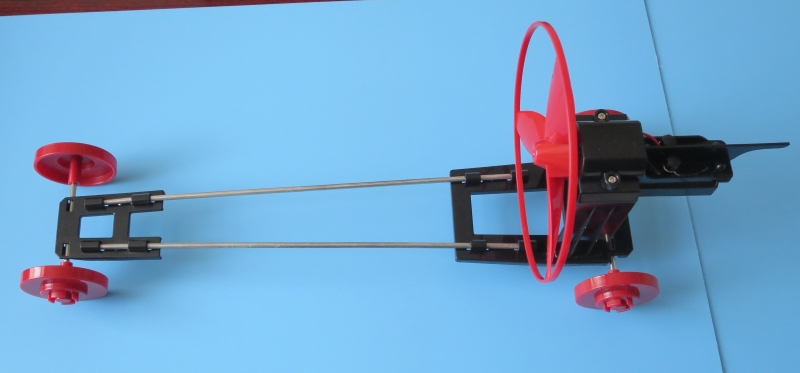

スイッチをオンにして、プロペラがブーンと回転すれば 組み立て大成功!


遊び方

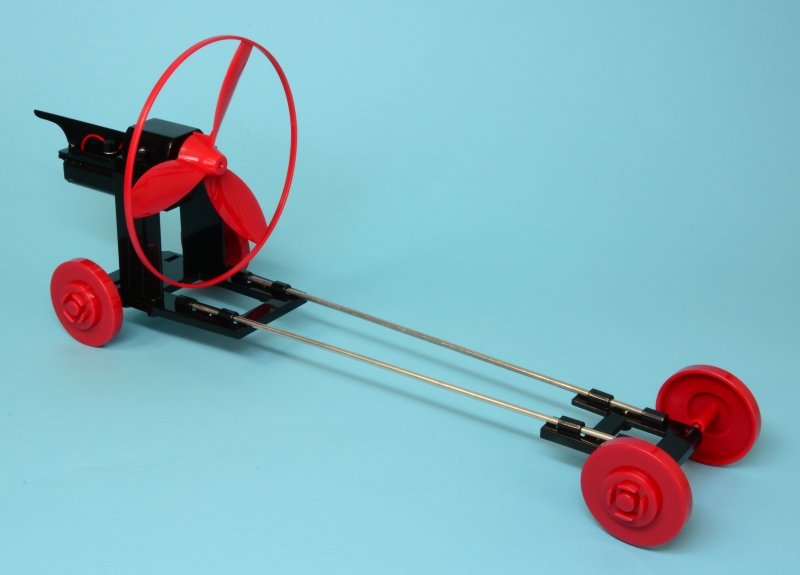

 平らな所にプロペラレーサーを置いて、電池のスイッチを入れるとプロペラが回転して、風の力でグングン走ります。


ここからが君の本番だ

 ここまでは、プロペラレーサーの走る部分だけの組み立てでした。
しばらく、遊んで 満足したら、ここからが本番。
君が自分でデザインしたボディをボール紙で作り、色を塗って、フレームシャフトの上にセロテープでとりつけよう。そうすると、君だけの特別なプロペラレーサーを作ることができる。
色々なデザインのプロペラレーサーをいくつか掲載しておくので、参考にしてみてください。

アメリカ 「ジェットストリーム」 実車写真


ヤマダから発売されていたプラモデル ジュピター号



ヤマダから発売されていたプラモデル ホーク号


簡単に完成できる楽しい工作です。

君が作ったプロペラレーサーもスマホで写真を撮って、メールでウルトラン隊長に送って下さい。超電網クラウドに掲載されて、みんなに見てもらえるよ。
メールの送り先は、です。
君の作品写真を待ってます。
