連載 カーモデル レポート   (第2回)

プレスヘッドライトの製作

by  安田 裕一      /

 CARモデルのヘッドライトは メッキパーツが入っていることも多いのですが、輝きとか実感が今ひとつということもあります。
 今月のカーモデル レポートは 特別編として、プラ板を「プレス型」に使ったアルミ板ヘッドライトの驚きの製作テクニックの紹介です。
 立体的なヘッドライトで、金属感の輝きがスゴイ。(編)


 ご無沙汰しております、ちょっと仕事が忙しかったのと激暑で作業が止まっておりました。
プレスヘッドライトの製作記事をお送りいたします。

プレスで作成した アルミ板ヘッドライト

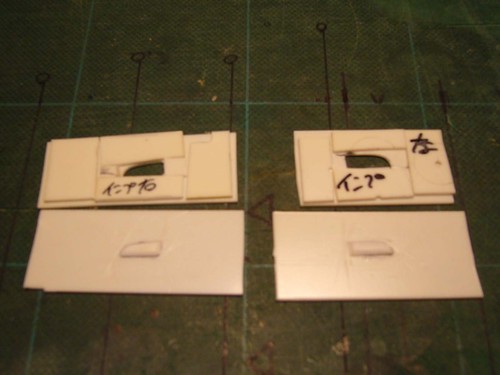

1、上がメス型、下がオス型です。ボディをくり抜くまえにヘッドライ トの形を、
測って紙でも書いて置きます。

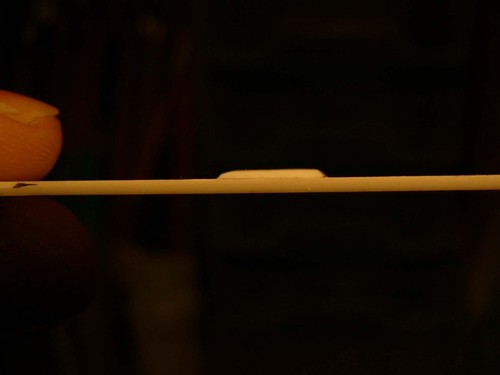

2、1.0・厚のプラ板の上に、1.0・厚で造った原型を、貼 付けたものがこれです。
あまり深絞りをすると、成形品に亀裂がはいり ます。

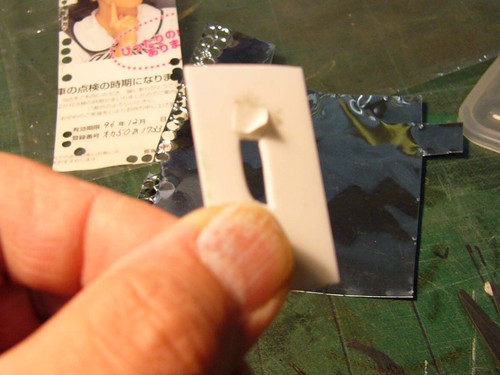

3、メス型に両面テープはりつけます。

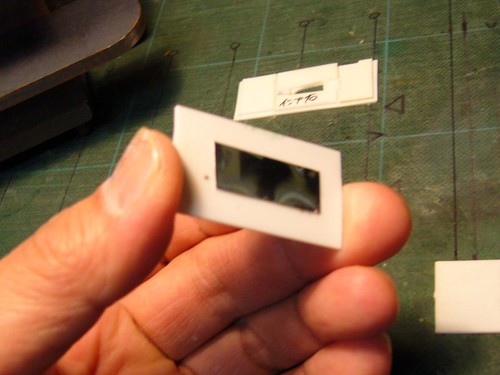

4、0.1・の厚みのアルミ板を、ハサミで適当な大きさに切り出し て、貼付けます。



5、少々癖をつける為指で軽く押さえておきます、
これはプレス機に置 いた時のズレ防止です。

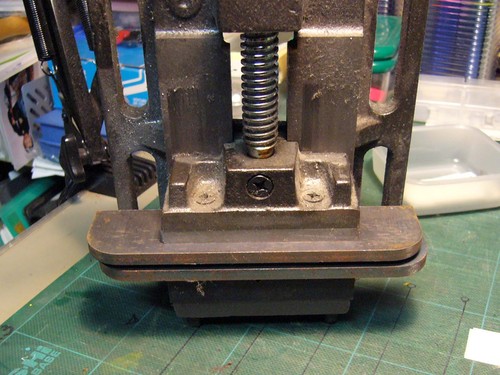

6、卓上ボール盤のバイスをプレス機代わりにしています、たしかホー ムセンターで3000円位かな?
  なるべく均等に力が係るように、3・位の鉄板ではさ んでからプレスします。

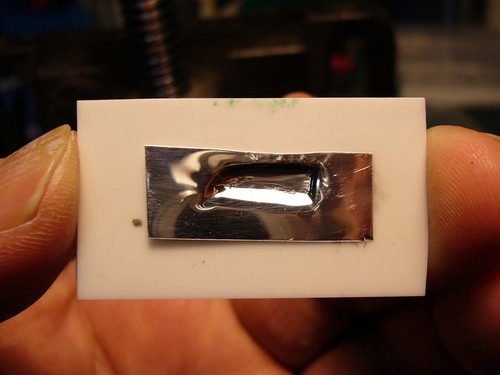

7、真ん中がへんな台形にへっこんでいるのが、確認できますか?

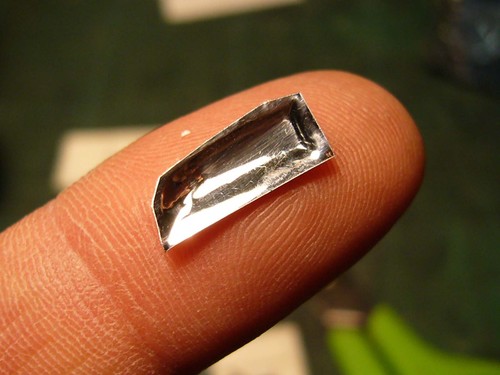

8、ハサミでおおまかに切り出し、あとは現物合わせでペーパーで仕上 げれば完成です。
