飛行機プラモデルの製作

Bf109D (アカデミー + ハセガワ 1/48)

by Mels57

 アカデミーD型と長谷川E-3型(金型改修版)1/48の合体キットです。




 アカデミーのキットはD型(B型コンパチブル)として発売されている希少なもので、そのまま作れば良いのですが 胴体前半がまあ、適当な出来で、機首周りのパネルや排気管などの位置関係がかなりヘンです。
今回はオスプレイ出版社から出ているBf109B-E モデリング(ブレットグリーン氏著 ※1 ※2)
の中で氏が行った例を参考に俗に言う2個イチモデルを作ってみました。
(本書ではB型への改造です 主翼のスラットの長さや翼内武装の有無、シュバルツ固定ピッチエアスクリューなど)
 主翼及び、機首周り、エアスクリューをアカデミーから その他カウリング直後の胴体、キャノピー周り、尾翼関連、他小物をハセガワの部品で合体工作します。

アカデミーのキットは多分基本構成をハセガワE型を参考にしていると思われ、主翼など接着勘合部はぴったりで互換性があります。(無改造でボルトオン使用できます。)




 まずはそれぞれのキットの機首切断から始め図面等を参照してハセガワE型のボディにアカデミーD型の機首をなじませ接着します。(図面は英雑誌 スケールアビエーションモデラー 添付のものを参考にしました※3)
この切断に使った工具はラインチゼル(グンゼ産業)なるものでスジ掘り用のツールですがカッターよりも切削性がよく、切断面も荒れないので重宝します。
アカデミーのD型の機首は一見それらしいですが、写真や図面と比較するとずいぶんおおらかなモールドのレイアウトでアウトラインだけがなんとか似ている程度のものです。(特にカウリングや排気管のモールドラインが出鱈目)
機首周りのパネルや開口部はすべてプラ板で閉じ、カウリングも合体し一旦〝ツラ"を整えてから筋掘りや排気口の開口など行っていきます。(キット付属の排気口パーツが2種ありますが使えません)




 胴体はE型(ハセガワ)からあるフィレット部の補強版及びリベットを全て削り取ります。

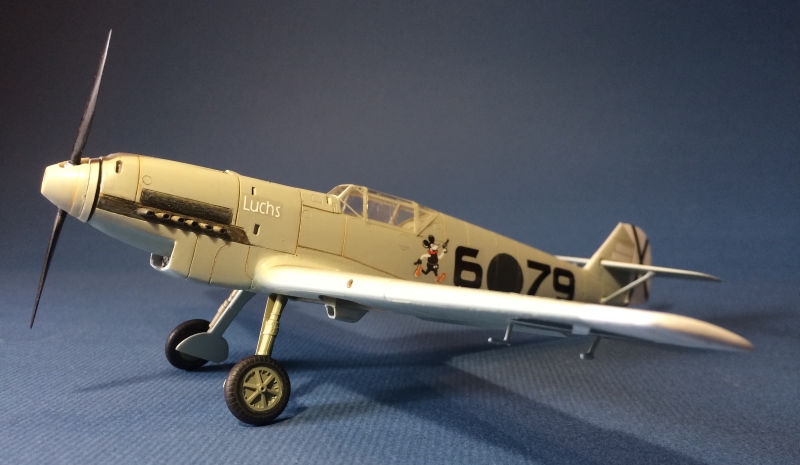

 機首のラジエター内部をテキトーに工作し、機首側面の細かな開口部(初期型でも位置の違いが色々あるよう)を施し工作完了です。今回、適当な素材を探したのがD型の排気管(完全な推力排気ではないタイプ)です。
当初プラパイプで加工したものを作ってみたりしましたがなにかしっくりこない。
真円でも楕円でもない長円形状であるためこのイメージに合わなかった様です。

しばらく作業中断しておりましたら、たまたま見つけた素材の真鍮パイプでサイズ的にちょうど良いものが見つかりこれを扁平加工(ハンマーでたたいて加圧)装着後金やすりで成型です。

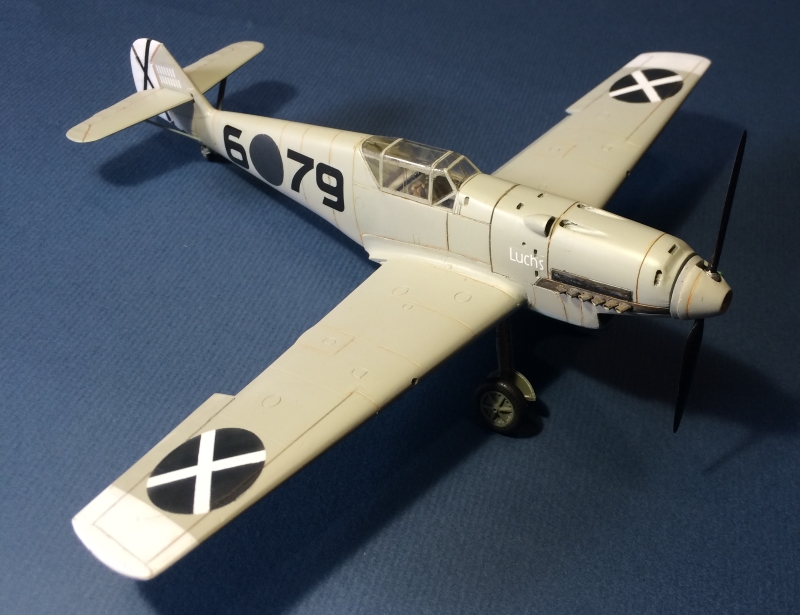

 塗装は実戦(スペイン内乱)デビューして評価された、キット指定のコンドル軍団所属機が一番と思いこれにしました。

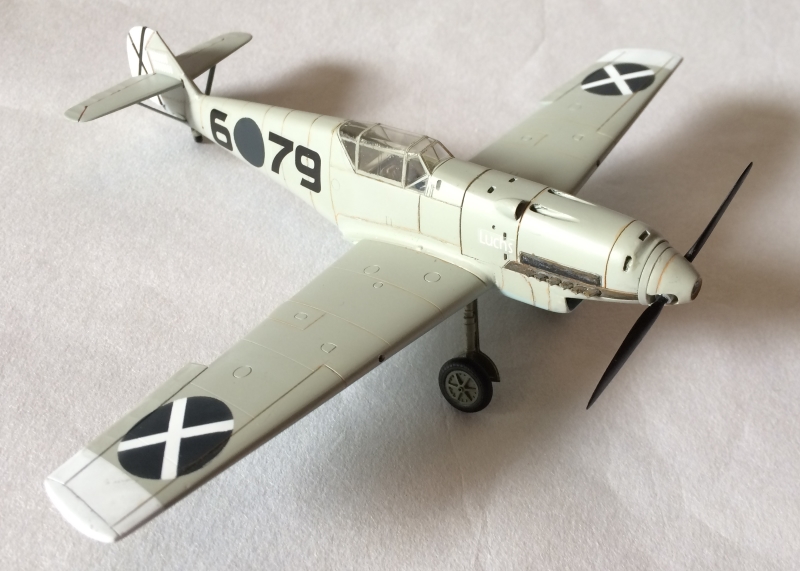

一見はシンプルな塗りではありますが、これまた決まっている様で個々の機体で微妙に異なっており、今回の例でも完全に確認できるものではなく、バッテンマークの太さがデカールでは細いと感じましたので、これは塗装仕上げとしました。
迷彩に関しても試験を兼ねて実戦で試している様でグレー系以外もバリエーションがあったようです。




 スペインには原型機のV3~E型初期生産型まで各型139機が実戦投入されています。(AIR WAR OVER SPAINより※4)
この内乱には正規軍、義勇軍含め各国様々な航空機、武器が送られ、兵器の評価試験場と化しました
(共和国→ロシア、アメリカ、イギリス、フランス、オランダ等  フランコ反乱軍→ドイツ、イタリア)

このスペイン人同士の戦いに共和国側へ各国からの義勇兵(非公認)が集まり、フランコ軍に独、伊が加担し、(国際連盟が非介入宣言したが)急速に拡大、兵器運用やその戦術が第二次世界大戦のリハーサルと言われました。

以降メッサーは無敵の勢いで勝利していきますが、早くも戦場で不時着した機体を共和国軍に回収され、ロシア側に調査されているモノが先のスケールアビエーションモデラー(SAM)の別冊写真集に掲載されています。
(Bf109Part1※5)
ユモエンジン内蔵の初期量産型は2次大戦の初戦ポーランド侵攻まで1線機(D型)として使われています。

※1 URL http://www.hyperscale.com/ 主催者ブレッドグリーン氏
※2 Osplay Publications Modelling the Messerschmitt Bf109B/C/D/E 2006/7/25
※3 SAM Publications Scale Aviation Modeller Vo16 Issue6 Oct.2010 Early Eagles
※4 Crecy Pub AIR WAR OVER SPAIN 2010 ISBN-13 978-1906537104
※5 SAM Publications Bf109 Part1 prototype to E variants 2005 ISBN 0-9551858-0-7
