　Chinook HC.1　(Airfix 1/72)

by 翔バナイカイ大山　盛幹

　今月は、イギリス現用機ということで、Airfix CH-47 Chinookを製作しました。
　Boeing Vertol H-47 Chinookは、Boeing Vertol社（現Boeing・Rotercraft・Systems社）が開発したタンデムローター式・ターボシャフト双発の大型輸送ヘリコプターです。H-47はもともと、同社の前作V-107(H-46)をもとに、アメリカ陸軍の要求にあわせて大型化・強化した輸送ヘリコプターです。V-107と同じくターボシャフト双発のタンデムローター機で、貨物・車両の積み降ろしが容易な箱型の胴体の前部にコクピットを設けています。配備直後からベトナム戦争で実戦投入されており、榴弾砲と弾薬、砲兵隊員を同時に輸送可能という高性能が買われて広く活躍しました。またその後も改良を重ねつつ試作機初飛行から60年が経過してもなお生産が継続されており、日本の陸上・航空自衛隊を含めて、世界的に広く用いられています。

　イギリス機としては、1978年にCH-47C相当の機体をChinook HC.1として発注し、1号機は1980年3月に初飛行しました。同年8月から1981年末にかけて順次に空軍に引き渡しを受け、1982年のフォークランド紛争にも使用されました。その後、Chinook HC.1にはCH-47D相当への改修やCH-47F相当への改修が行われ、HC.2、HC.4、HC.5、 HC.6のタイプがあります。

　さて、1/72のキットとしては、Italeriのキットが発売されるまでは、Matchboxのキットしかありませんでした。Matchboxのキットは外形もよくとらえられていましたが、やはり大味な感じは否めず新しいキットの発売が望まれていました。
Italeri から1995年に発売されたACH-47Aのバリエーションキットとして1996年にChinook HC.1として発売され、このキットのOEMとして2001年にAirfixから発売されたのが今回製作したキットです。その後、Airfixからはデカール替えで湾岸戦争時キットも発売されました。

　元がItaleriのキットだけあって、CH-47のスパルタンな外形がよく再現されています。このキットはイギリス空軍機とスペイン陸軍機が作れるようになっているため、作る機体によって穴の開口部分や使用するパーツが異なってきますので注意が必要です。
コクピット、キャビンとも1/72としてはよく再現されています(但し、キャビン内の座席はパーツ化されていません)。一方で後部ローターパイロン下はキャビン内まで筒抜けですので、後部ランプを開状態にする場合は付加工作が必要です。

　細かい付加工作や留意点は次の通りです。
① 機首のアンテナは0.2㎜のステンレス線を使用。
② 前部ローターパイロンの上後部にメッシュ部分を追加。
③ 後部ランプの上半分はランプが降ろされているときは、降ろされたランプに引き込まれるのですが、インストラクションではランプを降ろした状態でもランプの上半分を胴体側に接着するようにとれます。これは誤りですので、ランプが降ろした状態にする場合には、後部ランプの上半分は取り付けないように注意が必要。作例は、後部ランプの上半分を胴体側に接着してしまっています。
④ 左舷のアンテナ線は#60のナイロン糸を使用。
⑤ エンジンのインテイクフィルターについてはメッシュに置き換えたほうがベストですが、置き換えなくとも、黒のエナメル塗料を流し込むことで十分。

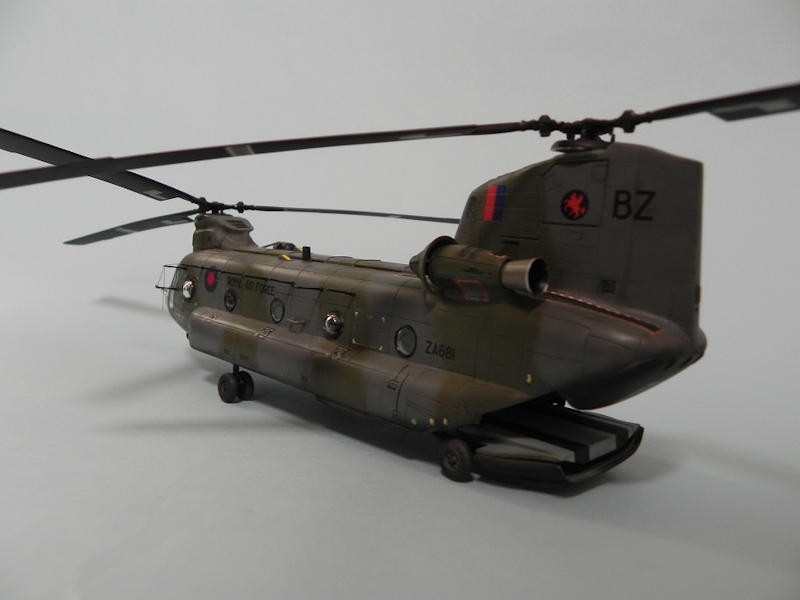

　マーキングは、1981年Odiham基地のイギリス空軍で最初にChinookが配備された第18Squadron所属
機で、上面がダークシーグレーとダークグリーンの迷彩、下面がブラックという塗装です。

　資料として細部写真が多かったのは、Italeri 1/48 Chinook HC.1のキットに付属する小冊子「CH-47　Chinook photographic reference manual(2007年)」、Wing&Wheels Pblications「Chinook in detail (2005年)」でした。
前者は全47頁の小冊子ながら、さすがに模型メーカーのものだけあってモデラー目線の写真やマニュアルからのイラストが多く製作に役立ちました。
後者は前者をさらにグレードアップしたような感じの写真集です。
これらに加えてAerofax Minigraph 27「Boeing Helicopters CH-47 Chinook (1989年)」も発売は古いもののインテリアや各タイプの違いの判る細部写真が多く役立ちました。
そして、最近の出版ではHaynes Publishing「RAF Chinook(2015年)」も透視図や細部写真が多くあります。
なんといってもこの本は、Chinook HC.1～HC.6までがカバーされています。

　以上の4冊以外には、Robert Hale Limited「British Service Helicopters (1985年)」、Scale Aircraft Modeling 1988年1月号、Replic 2003年8月号､Squadron/Signal In Action №91「CH-47 hinook in Action (1998年)」、を参考にしました。
